套筒补偿器

  • 所属分类:套筒补偿器

  • 点击次数:
  • 发布日期:2018/01/16
  • 在线询价
详细介绍

套筒补偿器

套筒式补偿器介绍
一、套筒式补偿器概述
套筒式补偿器是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器,主要由套筒(芯管)、外壳、密封材料等组成,用于补偿管道的轴向伸缩及任意角度的轴向旋转。具有体积小,补偿量大的特点。广泛应用于城镇供暖、冶金、矿山、发电、石油、化工、建筑等行业的输送管道之中。

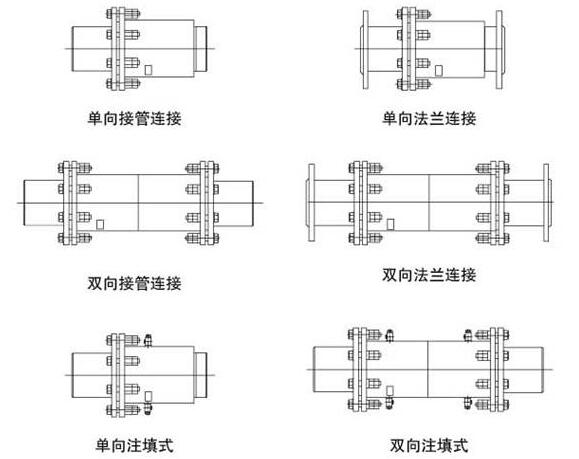

二、套筒式补偿器结构图

套筒补偿器

三、套筒补偿器的优势
1、套筒补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。
2、套筒补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。
3、套筒补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。
4、直埋型套筒补偿器能直埋于地下,安装时可不设置维修井,工程造价低。
四、套筒式补偿器图片


五、套筒式补偿器安装方法
1,套筒式补偿器在安装应妥善保管,防止日晒雨淋和沙尘污染。
2, 安装时应检查补偿器的型号规格与设计是否一致,产品表面应无碰伤,压坑,严重锈蚀等影响产品质量的缺陷。
3,对一次性补偿器成品总长度与样本一致时,不必再拉伸或压缩,如在伸缩总管上的安装标线有变动时,应调准后再进行安装
4,对双向无推力补偿器,必须简图中所注的介质流向安装,当介质为蒸汽时,以免补偿器内形成气塞。为保障补偿器两个方向的补偿量相等,设计时一定将双向补偿器布置在两个固定点中间。
5,与补偿器两端相焊接的管段必须进行破口处理,焊后按要求进行水压试验(试压时应予旋紧填料室两端螺栓无泄露为止)。运行24小时后,必须将填料室两端螺栓再紧一次。
6,为保证管道无侧向位移,只沿轴向伸缩,在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时,则两侧都应装导向支架,保证轴向位移对补偿器偏心度正负(+-)不超过一度。
7,补偿器的保温防水的结构可与管道相同,但对伸缩段不可产生约束力。
8,特殊情况另商洽 。
新型套筒式
1、补偿器安装时,首先检查其规格是否与定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、新型套筒式补偿器与补偿器两端相焊接的管段必须进行坡口处理,焊接后要按验收规范进行水压实验,压力为工作压力的1.5倍。试压时如密封装置发生泄露,应均匀旋紧螺栓,紧固至无泄露为止。
4、补偿器沿管道中心线安装,不同轴度大于1%,以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的管道处应设置导向滑动支座,防止侧向位移。
6、注意保护滑动表面,严禁碰伤或腐蚀。
7、双向补偿器外套筒应用固定支座托起,并保持与管路同心,两边的补偿距离要近似相同。
8、补偿器各种气温下,均可按最大长度安装,不需预拉或预压(出厂为产品的最大长度)。

六、套筒式补偿器使用要点
1、管道运行中,补偿器滑动套筒严禁受外界侧向推力,应始终保证与管路轴向同心,并避免出现阻碍滑动套筒正常滑动的情况。
2、维修时应检查密封装置情况,及时旋紧螺栓,保证密封无泄露。
3、补偿器滑动套筒表面腐蚀严重,旋紧螺栓后防泄露作用不明显时,应考虑更换补偿器。
七、套筒式补偿器生产厂家介绍
江苏中远管道设备有限公司https://www.jszhongyuan.com.cn专业从事研发、生产和销售各种套筒补偿器、套筒式补偿器的厂家,产品质量可靠,性能稳定。其产品广泛用于航空航天、造船、冶炼、纺织、建筑、电力、石化、冶金、食品机械、环保设备等工业领域。畅销国内外。
    感谢您关注我们的产品,若您希望获得进一步的了解,如套筒补偿器价格、套筒补偿器规格型号等更多信息,欢迎您随时联络我们,诚邀为您提供最满意的服务!
