橡胶膨胀节

产品简介:

橡胶膨胀节即橡胶减震器、橡胶软连接,专业术语叫做可曲挠橡胶接头,其作用是连接于管子中间,在管道膨胀或压缩时能有效的保护管子的正常性。橡胶膨胀节一般是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。金属法兰常采用松套结构。波形补偿元件表面为橡胶,内层为数层强力纤维或钢带(丝)加强的夹层。加强纤维或钢带(丝)等加强夹层一直延伸到两端的像胶凸缘,凸缘内有硬钢丝骨架。像胶膨胀节有具有较大位移补偿能力,可进行轴向、横向和角向位移的补偿,有降低噪音、减少震动和一定的防腐能力。其耐压高、弹性好、位移量大、吸振降噪效果好、安装方便等特点,可广泛用于给水排水,暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

橡胶膨胀节标准:

《可曲挠橡胶接头》CJ/T 208-2005

设计选用要点:

1)采用其它标准或非标准法兰需另订协议,指明标准或提供图纸及有关数据,厂家可订制生产。

2)法兰螺栓数、螺栓孔直径、螺栓孔中心圆直径按GB9119。

3)用户在订橡胶接头时须说明工作压力、适用介质、温度、连接方式等相关要素,以及工作环境的状态:有无强光、热源、臭氧、火花、及常会碰到利器等。

产品使用说明:

高层给水使用橡胶膨胀节时,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。固定支撑或托架的力必须大于轴向力,否则也应安装防拉脱装置。使用介质可分为:耐油、耐高温、耐酸碱、耐磨、耐海水、耐腐蚀等橡胶膨胀节。

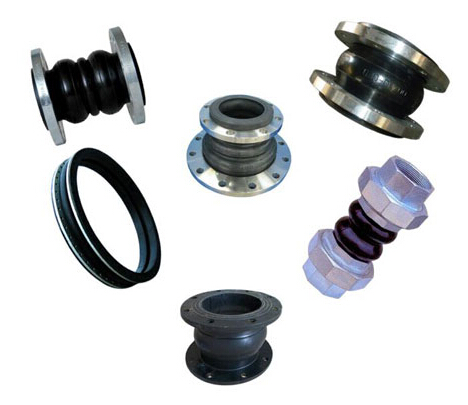

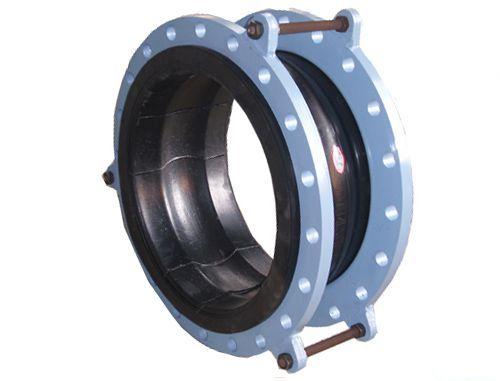

橡胶膨胀节图片

橡胶膨胀节

橡胶膨胀节规格数据表

公称通径
DN(mm)

长度L
(mm)

轴向压缩

轴向拉伸

横向位移

偏向角度

32

95

8

4

8

15°

40

95

8

5

8

15°

50

105

8

5

8

15°

65

115

12

6

10

15°

80

135

12

6

10

15°

100

150

18

10

12

15°

125

165

18

10

12

15°

150

180

18

10

12

15°

200

210

25

14

15

15°

250

230

25

14

15

15°

300

245

25

14

15

15°

350

255

25

15

15

15°

400

255

25

15

15

12°

450

255

25

15

22

12°

500

255

25

16

22

12°

600

260

25

16

22

12°

700

260

25

16

22

12°

800

260

25

16

22

12°

900

260

25

16

22

10°

1000

260

25

16

22

10°

1200

260

26

18

24

10°

1400

450

28

20

26

10°

1600

500

35

25

30

10°

1800

500

35

25

30

10°

2000

550

35

25

30

10°

备注:如有特殊要求,可打电话咨询订做非标橡胶膨胀节:13852651399 0523-88699833
