注填式旋转补偿器

您的当前位置: 首 页 >> 产品中心 >> 旋转补偿器

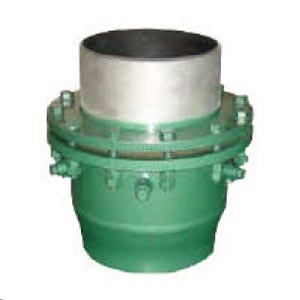

注填式旋转补偿器

  • 所属分类:旋转补偿器

  • 点击次数:
  • 发布日期:2018/01/16
  • 在线询价
详细介绍

注填式旋转补偿器

旋转筒在旋转补偿器中的作用是借其旋转来吸收热力管道的热位移,以起到热补偿的作用。因此旋转筒结构是否合理是至关重要的。

一、注填式旋转补偿器结构组成

旋转补偿器,它由旋转筒、压盖法兰、弹簧、紧固法兰、导向滑圈、填料、挡环、限位环、外套管、变径管、螺杆、螺母构成。紧固法兰、弹簧、压盖法兰与外套管法兰之间用螺栓把紧,它们与旋转筒之间分别用导向滑圈进行径向旋转以便有利于旋转筒的转动。

二、注填式旋转补偿器性能指标

工作压力:

0.6~12.0Mpa

工作温度:

-50℃~600℃

适用介质:

热水、蒸汽、冷却水、循环水、其它流体

使用寿命:

20

组合最大补偿量:

2000m

密封材料摩擦系数:

≤0.15


三、注填式旋转补偿器技术参数

公称通径(mm)

内套管外径(mm)

外套管外径D(mm)

法兰外径A(mm)

长度L(mm)

转矩(kNm)

内压(Mpa)

1.0

1.6

2.5

4.0

DN100

108

133

215

350

0.62

0.96

2.5

2.23

DN125

133

159

245

350

1.15

2.00

3.13

4.68

DN150

159

194

280

380

1.81

2.86

4.35

6.97

DN200

219

273

335

380

2.52

4.10

5.93

9.49

DN250

273

325

405

400

5.00

7.60

11.61

18.65

DN300

325

377

475

420

7.61

12.10

17.48

27.56

DN350

377

426

515

440

9.79

15.85

22.50

36.32

DN400

426

470

575

460

12.89

20.15

29.84

47.60

DN450

480

520

635

460

18.20

29.15

42.21

67.52

DN500

530

592

690

490

24.97

38.96

57.12

91.58

DN600

630

680

840

490

31.20

50.00

70.23

113.60

DN700

720

780

900

500

38.12

54.80

86.70

138.50

DN800

820

880

1015

520

45.90

72.45

105.20

168.30

DN900

920

980

1115

540

53.60

87.62

124.50

197.00

DN1000

1020

1080

1215

560

62.50

100

145.00

230.00
