圆形双波金属补偿器

您的当前位置: 首 页 >> 产品中心 >> 金属补偿器

圆形双波金属补偿器

  • 所属分类:金属补偿器

  • 点击次数:
  • 发布日期:2018/01/16
  • 在线询价
详细介绍

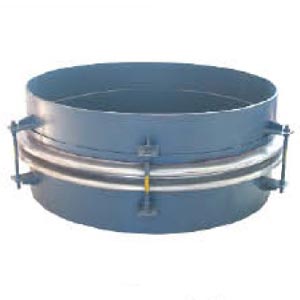

圆形双波金属补偿器

圆形双波金属补偿器(YGYB)是一种能自由伸缩的弹性补偿元件,主要用于电站锅炉风烟系统中,也使用于冶金化工等其它类似的烟连接管道。设计时可根据不同的要求制成,主要吸收单向热位移的单件膨胀节,也可用两个膨胀节组成用以吸收空间三向热位移,而不造成管道的破坏,是保证管道安全可靠运行的必不可缺少的重要元件。

标号

公称通径

DW

D

D1

B

重量KG

图号

毫米

圆形单波膨胀节总图

半波节

DD6131

200

219

529

223


21.1

DD6131-01

DD6131-02

DD6132

250

273

583

277


24.9

DD6132-01

DD6132-02

DD6133

300

325

635

329


28.7

DD6133-01

DD6133-02

DD6134

350

377

687

381


32.3

DD6134-01

DD6134-02

DD6135

400

426

736

430


35.9

DD6135-01

DD6135-02

DD6136

450

480

894

484


39.5

DD6136-01

DD6136-02

DD6137

500

530

944

534


64.9

DD6137-01

DD6137-02

DD6138

600

630

1043

633

413

75.4

DD6138-01

DD6138-02

DD6139

700

720

1133

723


84.9

DD6139-01

DD6139-02

DD6140

800

820

1233

823


95.2

DD6140-01

DD6140-02

DD6141

900

920

1333

923


105.2

DD6141-01

DD6141-02

DD6142

1000

1020

1433

1023


116.2

DD6142-01

DD6142-02

DD6143

1100

1120

1533

1123


126.4

DD6143-01

DD6143-02

DD6144

1200

1220

1633

1223


136.7

DD6144-01

DD6144-02

DD6145

1300

1320

1733

1323


147.4

DD6145-01

DD6145-02

DD6146

1400

1420

1833

1423


157.7

DD6146-01

DD6146-02

DD6147

1800

1820

2333

1823


303.1

DD6147-01

DD6147-02

DD6148

2000

2020

2533

2023


333.9

DD6148-01

DD6148-02

DD6149

2200

2220

2733

2223


365

DD6149-01

DD6149-02

DD6150

2400

2420

2933

2423

497

393.8

DD6150-01

DD6150-02

DD6151

2800

2820

3333

2823


457.7

DD6151-01

DD6151-02

DD6152

3200

3220

3733

3223


519.2

DD6152-01

DD6152-02

DD6153

3600

3620

4133

3623


581.1

DD6153-01

DD6153-02


相关标签: 金属补偿器,圆形双波金属补偿器价格,圆形双波金属补偿器批发
