矩形金属补偿器

您的当前位置: 首 页 >> 产品中心 >> 金属补偿器

矩形金属补偿器

  • 所属分类:金属补偿器

  • 点击次数:
  • 发布日期:2018/01/16
  • 在线询价
详细介绍

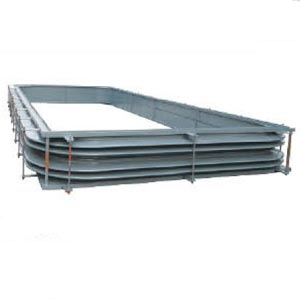

矩形金属补偿器

    矩形金属补偿器用于输送气体或含尘气体,矩形截面的烟气,通风和鼓风机管道,作补偿位移减振用,具有补偿量大、刚度小,便于安装使用和寿命长等特点

  一、矩形金属补偿器依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用如下:

  1、补偿吸收管道轴向、横向、角向热变形。

  2、吸收设备振动,减少设备振动对管道的影响。

  3、吸收地震、地陷对管道的变形量。

    二、矩形膨胀节产品的设计制造的相关条件:

  1、矩形管道的接口尺寸(长*宽mm)

    2、产品类型、波形及波数,必要时提供补偿量。

    3、一般产品均带导流筒,若不需要导流筒请特别注明。

    4、连接方式:若为法兰连接,请提供法兰的尺寸或注明法兰配对供货。

  5、产品长度、是否要求预拉伸。

    6、若对零部件材料的选用及产品制造、检验、包装等特殊要求时,请特别注明。

  7、工况参数:a、设计压力b、设计温度c、流通介质

    三、矩形金属补偿器的部件组成

  矩形金属补偿器是由复合非金属和两个可与相邻管道组成设备相连的接管(或法兰)及隔热泪盈眶材料组成的挠性部件。主要运用于补偿输送微压粉尘气体,烟,煤气及其他气体的管道和设备系统因温度,机械振动及基础下沉引起的位移。

    四、矩形金属补偿器技术参数:

公称通径

A

B

L

B1

L1

重量(kg)

图号


毫 米

矩形单波补偿器总图

矩形波节


300x400

300

400

609

268

709

23

DD6301-01

DD6301-02


300x500

500

809

25.7

DD6302-01

DD6302-02


300x600

600

909

28.5

DD6303-01

DD6303-02


300x700

700

1009

31.2

DD6304-01

DD6304-02


400x500

400

500

709

809

28.5

DD6305-01

DD6305-02


400x600

600

909

31.2

DD6306-01

DD6306-02


400x700

700

1009

34.1

DD6307-01

DD6307-02


400x800

800

1109

36.8

DD6308-01

DD6308-02


500x600

500

600

909

34.1

DD6309-01

DD6309-02


500x800

800

809

1109

39.6

DD6310-01

DD6310-02


500x900

900

1209

42.4

DD6311-01

DD6311-02


500x1000

1000

913

1413

69

DD6312-01

DD6312-02


600x700

600

700

909

1009

39.6

DD6313-01

DD6313-02


600x800

800

1009

42.4

DD6314-01

DD6314-02


600x900

900

1013

1313

69

DD6315-01

DD6315-02


700x500

700

500

809

1009

36.8

DD6316-01

DD6316-02


700x700

700

1009

42.4

DD6317-01

DD6317-02


700x800

800

1113

1213

69

DD6318-01

DD6318-02


800x800

800

800

1213

73.1

DD6319-01

DD6319-02


800x1200

1200

1613

90

DD6320-01

DD6320-02


800x1600

1600

2013

106.8

DD6321-01

DD6321-02


900x400

900

400

709

1209

39.6

DD6322-01

DD6322-02


900x700

700

1113

1313

73.1

DD6323-01

DD6323-02


900x1200

1200

709

1613

94.1

DD6324-01

DD6324-02


公称通径

A

B

L

B1

L1

重量(kg)

图号



毫米

矩形单波补偿器总图

矩形波节



1000×600

1000

600

1013

286

1413

73.1

DD6325-01

DD6325-02



1000×700

700

1113

77.4

DD6326-01

DD6326-02


1000×800

800

1213

81.5

DD6327-01

DD6327-02


1000×1000

1000

1413

90

DD6328-01

DD6328-02


1200×600

600

1013

1613

81.5

DD6329-01

DD6329-02


1200×700

700

1113

85.7

DD6330-01

DD6330-02


1200×800

1200

800

1213

90

DD6331-01

DD6331-02


1200×1000

1000

1413

98.3

DD6332-01

DD6332-02


1200×1200

1200

1613

106.8

DD6333-01

DD6333-02


1400×700

1400

700

1113

1813

94.1

DD6334-01

DD6334-02


1400×800

800

1213

98.3

DD6335-01

DD6335-02


1400×900

900

1313

102.5

DD6336-01

DD6336-02


1400×1000

1000

1413

106.8

DD6337-01

DD6337-02


1400×1200

1200

1613

115

DD6338-01

DD6338-02


1500×800

1500

800

1213

1913

102.5

DD6339-01

DD6339-02



1500×900

900

1313

106.8

DD6340-01

DD6340-02


1500×1000

1000

1413

110.9

DD6341-01

DD6341-02


1500×1200

1200

1613

119.3

DD6342-01

DD6342-02


1600×1000

1600

1000

1413

2013

115

DD6343-01

DD6343-02



1600×1200

1200

1613

123.5

DD6344-01

DD6344-02


1600×1400

1400

1813

2213

131.9

DD6345-01

DD6345-02


1600×1600

1600

2013

140.3

DD6346-01

DD6346-02


1800×900

1800

900

1313

119.3

DD6347-01

DD6347-02


1800×1000

1000

1413

123.5

DD6348-01

DD6348-02


1800×1200

1200

1613

131.9

DD6349-01

DD6349-02


1800×1400

1400

1813

140.3

DD6350-01

DD6350-02


1800×1800

1800

2213

157.1

DD6351-01

DD6351-02


2000×1000

2000

1000

1413

2413

130.3

DD6352-01

DD6352-02


2000×1300

1300

1713

143.4

DD6353-01

DD6353-02


2000×1600

1600

2013

155.9

DD6354-01

DD6354-02


2000×1800

1800

2213

164.4

DD6355-01

DD6355-02


2000×2000

2000

2413

172.8

DD6356-01

DD6356-02


2200×1200

2200

1200

1613

2613

148.7

DD6357-01

DD6357-02


2200×1400

1400

1813

157.1

DD6358-01

DD6358-02


2200×1600

1600

2013

165.5

DD6359-01

DD6359-02


2200×1800

1800

2213

173.9

DD6360-01

DD6360-02


2200×2000

2000

2413

182.4

DD6361-01

DD6361-02


公称通径

A

B

L

B1

L1

重量(kg)

图号



毫米

矩形单波补偿器总图

矩形单波



2400×1200

2400

1200

1613

286

2813

157.1

DD6362-01

DD6362-01


2400×1400

1400

1813

165.5

DD6363-01

DD6363-02


2400×1600

1600

2013

173.9

DD6364-01

DD6364-02


2400×1800

1800

2213

182.4

DD6365-01

DD6365-02


2400×2000

2000

2413

190.8

DD6366-01

DD6366-02


2600×1600

2600

1600

2013

328

3013

182.4

DD6367-01

DD6367-02



2600×1800

1800

2213

190.8

DD6368-01

DD6368-02


2600×2000

2000

2513

3113

282.1

DD6369-01

DD6369-02



2600×2200

2800

2200

2713

293.3

DD6370-01

DD6370-02


2800×1800

1800

2313

3313

282.1

DD6371-01

DD6371-02



2800×2000

2000

2513

293.3

DD6372-01

DD6372-02


2800×2200

2200

2713

305.9

DD6373-01

DD6373-02


2800×2400

2400

2913

317.3

DD6374-01

DD6374-02


3000×2000

3000

2000

2513

3513

305.6

DD6375-01

DD6375-02


3000×2400

2400

2913

328.9

DD6376-01

DD6376-02






3000×2600

2600

3113

3713

341.5

DD6377-01

DD6377-02


3200×2200

3200

2200

2713

328.9

DD6378-01

DD6378-02


3200×2600

2600

3113

352.3

DD6379-01

DD6379-02


3200×3000

3000

3513

375.6

DD6380-01

DD6380-02


3600×2400

3600

2400

2913

4113

364

DD6381-01

DD6381-02


3600×2800

2800

3313

387.3

DD6382-01

DD6382-02


3600×3200

3200

3713

410.7

DD6383-01

DD6383-02


4000×2800

4000

2800

3313

4513

410.7

DD6384-01

DD6384-02


4000×3000

3000

3513

422.3

DD6385-01

DD6385-02


4000×3200

3200

3713

434

DD6386-01

DD6386-02


4500×3000

4500

3000

3513

5013

451.5

DD6387-01

DD6387-02


4500×3400

3400

3913

474.9

DD6388-01

DD6388-02


4500×4000

4000

4513

510

DD6389-01

DD6389-02


5000×3400

5000

3400

3913

5513

504.2

DD6390-01

DD6390-02


5000×3800

3800

4313

527.5

DD6391-01

DD6391-02


5000×4200

4200

4713

550.8

DD6392-01

DD6392-02


5500×3600

5500

3600

4113

6013

544.6

DD6393-01

DD6393-02


5500×4200

4200

4713

579.7

DD6394-01

DD6394-02


5500×4800

4800

5313

614.7

DD6395-01

DD6395-02


6000×4000

6000

4000

4513

6513

598.6

DD6396-01

DD6396-02


6000×4600

4600

5113

623.6

DD6397-01

DD6397-02


6000×5000

5000

5513

656

DD6398-01

DD6398-02
