轴向型补偿器

发布日期:2017-08-27 作者:www.jszhongyuan.com 点击:

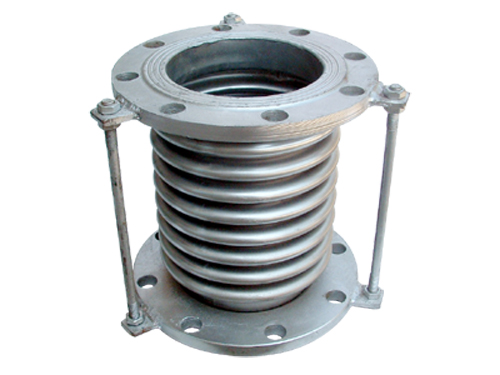

轴向型补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向的合成位移,具有补偿角位移的能力,但一般不应用通用型补偿器来补偿角位移。

旋转补偿器

对管架设计的要求:

1、安装轴向型补偿器的管段,在管道的盲端、弯头、变截面处,装有截止阀或减压阀的部门及侧支管线进入主管线入口处,都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。推力计算公式如下: Fp=100*P*A Fp-补偿器轴向压力推(N), A-对应于波纹平均直径的有效面积(cm2), P-此管段管道最高压力(MPa)。 轴向弹性力的计算公式如下: Fx=f*Kx*X FX-补偿器轴向弹性力(N), KX-补偿器轴向刚度(N/mm); f-系数,当"预变形"(包括预变形量△X=0)时,f=1/2,否则f=1。 管道除上述部位外,可设置中间固定管架。中间固定管架可不考虑压力推力的作用。

2、在管段的两个固定管架之间,仅能设置一个轴向型补偿器。

3、补偿器一端应靠近固定管架,若过长则要按第一导向架的设置要求设置导向架,其它导向架的最大间距可按下计算: LGmax-最大导向间距(m); E-管道材料弹性模量(N/cm2); i-tp 管道断面惯性矩(cm4); KX-补偿器轴向刚度(N/mm), X0-补偿额定位移量(mm)。 当补偿器压缩变形时,符号"+",拉伸变形时,符合为"-"。当管道壁厚按标准壁厚设计时,LGmax可按有关标准选取。
