无推力套筒补偿器

您的当前位置: 首 页 >> 产品中心 >> 套筒补偿器

无推力套筒补偿器

  • 所属分类:套筒补偿器

  • 点击次数:
  • 发布日期:2018/01/17
  • 在线询价
详细介绍

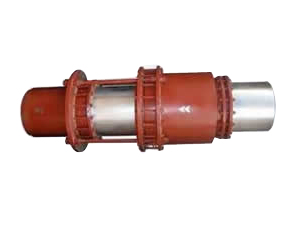

无推力套筒补偿器

   无推力套筒补偿器由左端套管、左端芯管、右端套管、右端芯管、左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈及连接紧固件构成,其特征在于:左端套管的内圆和左端芯管的外壁凸起的两侧之间各有一个圆环状楔锥形空间,右端套管的内部凸起的两侧和右端芯管的外圆之间也各有一个圆环状楔锥形空间,其各自的圆环状楔锥形空间内,分别装有于其相匹配的圆环状楔锥形的左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈。

    一、无推力套筒补偿器工作原理

  无推力套筒补偿器是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,补偿器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑补偿器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。

   二、无推力套筒补偿器主要技术参数

   1、管道公称直径范围 DN251000mm

   2、适用公称压力范围 : PN4.0MPa

   3、适用工作温度:t600

   4、伸缩量:可按照客户要求定做。

   三、无推力套筒补偿器的产品特点

   这种无推力套筒补偿器,其特征还在于用于密封的左、右两端的内、外密封圈可以是实芯的,也可以是虚芯的,即在密封圈的圆环状楔锥体的中间开有“V”字型圆环状构槽,其沟槽可以是一个,也可以是多个,内、外密封圈可以同时用实芯的,也可以同时用虚芯的,也可以混用。

四、无推力套筒补偿器的应用范围和选用要点

    无推力套筒补偿器可广泛适用于化工、石油、热电、冶金,城市集中供热采暖等管网中,地沟和高空架设的管道。同时,便于管路设计,便于安装施工,且节省大批资金(仅固定支架一项费用节60%以上)。

    选用无推力套筒补偿器时,应以公称直径DN为准,设计管道外径应与参数表内外径相同,允许误差≤3mm
